BD-1338

 ※←「モータ特性」の見方はこちらをご参照下さい

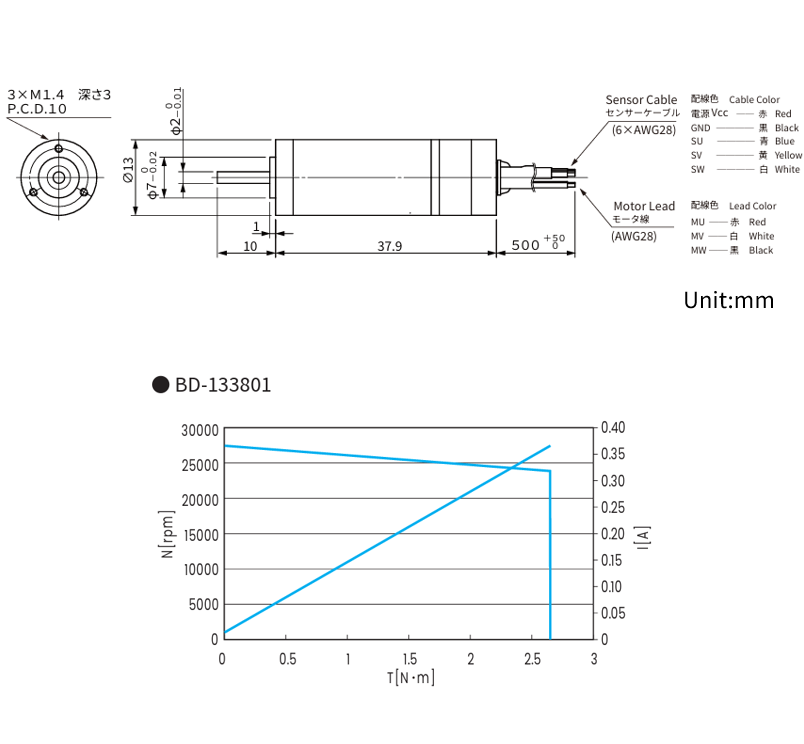

注1：「モータ特性」はモータフランジにアルミ放熱板(57X57X5t)を取り付けた時の特性です。
グラフの見方は上記「グラフの見方(例)」をご参照ください。

注2：モータにオプションとしてギア、エンコーダを取り付けることが出来ます。下記ご参照ください。



モータ仕様

　

項目	単位	BD-133801
極数	Pole	2
電源電圧	V	24 ± 5%
線間抵抗	Ω	10.3
トルク定数	mN-m/A	8.38
逆起電圧定数	V/K rpm	0.87
無負荷回転数	rpm	27600 (注1)
最大連続電流	A	0.32 (注1)
最大連続トルク	mNm	2.68 (注1)
定格回転数	rpm	23450 (注1)
定格出力	W	6.6 (注1)
重量	g	26
対応ドライバ	BSD-36-＊＊＊＊ (最高速度)	0512-△ 014 ( 5000 rpm )

注1：この数値はドライバやエンコーダによって制限を受けます。

注2：ドライバBSD-36シリーズの標準品は最高速度が5,000回転に設定されておりますが、特注対応 (カスタム) にて5,000回転超の
駆動が可能です。本WEBサイト「お問合せフォーム」より、ぜひご相談ください。

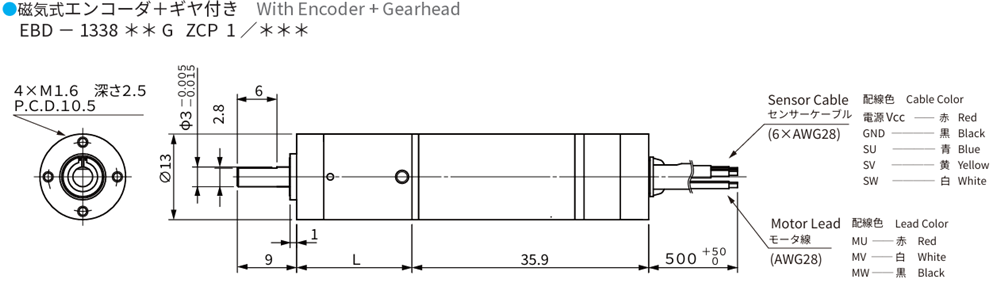

エンコーダ付き+ギヤ付き



エンコーダタイプ		磁気式インクリメンタル
項目	単位	エンコーダの仕様
電源電圧	V cc	DC + 5V ± 5%
消費電流	mA	30
出力電圧	V	High ≧ 3.2V / Low ≦ 1.0V
最大出力電流	mA	± 20
チャンネル数	ch	3 (A, B, Z)
最大応答周波数	kHz	1700
出力回路	–	ラインドライバ・TTL 出力共用
出力パルス数	Pulse/Rev	512

ギヤ付モータ定格特性

BD-1338□□G ZCP 1/xxx (φ13)

減速比		4	16	24	64	96	※144	※256	※384	※576	※864
定格トルク	N・m	0.009	0.027	0.041	0.087	0.131	0.197	0.281	0.400	0.400	0.400
定格回転数	rpm	2672	661	441	164	109	73	41	29	24	17
定格出力	w	2.4	1.9	1.9	1.5	1.5	1.5	1.2	1.2	1.0	0.7
寸　法　L	mm	15.1	17.5	17.5	21.4	21.4	21.4	25.3	25.3	25.3	25.3

• 注1※印の減速比でご使用の場合は、ギヤヘッドの許容出力トルクを超えない範囲でご使用をお願いします。
• 注2均一負荷連続運転の場合の値です。
